Дутьевые вентиляторы — ключевой элемент котельного и технологического оборудования: они обеспечивают принудительную подачу воздуха в топку, стабилизируют горение топлива и напрямую влияют на КПД котельной установки. Грамотный подбор вентилятора позволяет не только добиться устойчивой работы котла, но и снизить перерасход топлива, а значит — сократить эксплуатационные затраты.
Где и зачем применяются дутьевые вентиляторы
В промышленности дутьевые вентиляторы используют в следующих сценариях:
- Котельные установки (газовые, угольные, мазутные): подача воздуха на горение, поддержание стехиометрического соотношения «топливо — воздух».
- Технологические печи и сушильные камеры: организация направленного потока горячего или холодного воздуха для термообработки, сушки, обжига.
- Системы пылеприготовления и пневмотранспорта: перемещение мелкодисперсных материалов, удаление золы и пыли.
- Вентиляция топочных и газоходных трактов: поддержание разрежения/напора, компенсация аэродинамических потерь в газоходах.
Типичные объекты применения — ТЭЦ, промышленные котельные, металлургические и цементные производства, деревообработка, пищевая и химическая промышленность.
Технические характеристики и ключевые параметры
При подборе дутьевого вентилятора ориентируются на следующие параметры:
- Производительность (м³/ч) — объём воздуха, который вентилятор способен подать за единицу времени. Подбирается по расчётному расходу воздуха на горение с учётом коэффициента избытка воздуха.
- Полное давление (Па) — способность вентилятора преодолеть сопротивление тракта (горелка, топка, газоходы, фильтры). Для котельных обычно требуется 1,5–3,5 кПа.
- Частота вращения (об/мин) и тип привода (прямой, ременной) — влияют на гибкость регулирования и долговечность.
- Мощность электродвигателя (кВт) — должна соответствовать расчётной нагрузке с запасом 10–15 % на пусковые режимы и возможные изменения сопротивления тракта.
- Температура перемещаемой среды (°C) — для «чистого» воздуха до +80 °C подходят стандартные исполнения; для горячего воздуха или дымовых газов требуются жаростойкие материалы и специальные уплотнения.
- Материал проточной части — углеродистая сталь (стандарт), коррозионностойкая сталь (агрессивные среды), износостойкие покрытия (пыль, абразив).
Исполнение по взрывозащите — обязательно при работе с горючими газами, угольной пылью, парами растворителей.
Вентиляторы серий ВД и ВДН — это тягодутьевые машины, которые подают воздух в топки котельных агрегатов для поддержания горения. Несмотря на схожее назначение, они различаются по ключевым техническим параметрам и конструктивным особенностям.
Основные отличия
| Параметр | ВД | ВДН |
| Максимальное давление | До 4000 Па | До 7000 Па |
| Количество лопаток рабочего колеса | 32 лопатки, загнутые вперёд | 16 лопаток, загнутых назад |
| Типичные объекты применения | Котельные установки мощностью до 10–15 МВт без воздухоподогревателя | Котлы мощностью от 15–20 МВт, системы с воздухоподогревателями и длинными воздухопроводами |
| КПД в оптимуме | 81–85% | 79–83% |
Конструктивные особенности
- Рабочее колесо. У ВДН лопатки загнуты назад, что обеспечивает более плавный поток и эффективное создание давления. У ВД лопатки загнуты вперёд, что влияет на аэродинамику и производительность.
- Корпус («улитка»). Оба типа имеют спиральный поворотный корпус, позволяющий менять угол наклона выходного патрубка.
- Направление вращения. Оба вентилятора могут быть как правого, так и левого вращения (со стороны электродвигателя).
- Условия эксплуатации. Допустимая температура окружающего воздуха — от -30 °C до +40 °C. Максимальная температура перемещаемой среды (чистого воздуха или газовоздушной смеси) для обеих серий — до +80 °C.
Принцип работы
При вращении рабочего колеса воздух засасывается через всасывающий патрубок, ускоряется и под давлением направляется в топку котла через нагнетательный патрубок. Осевой направляющий аппарат регулирует производительность и давление.
Визуальное сравнение
Вентилятор ВД:

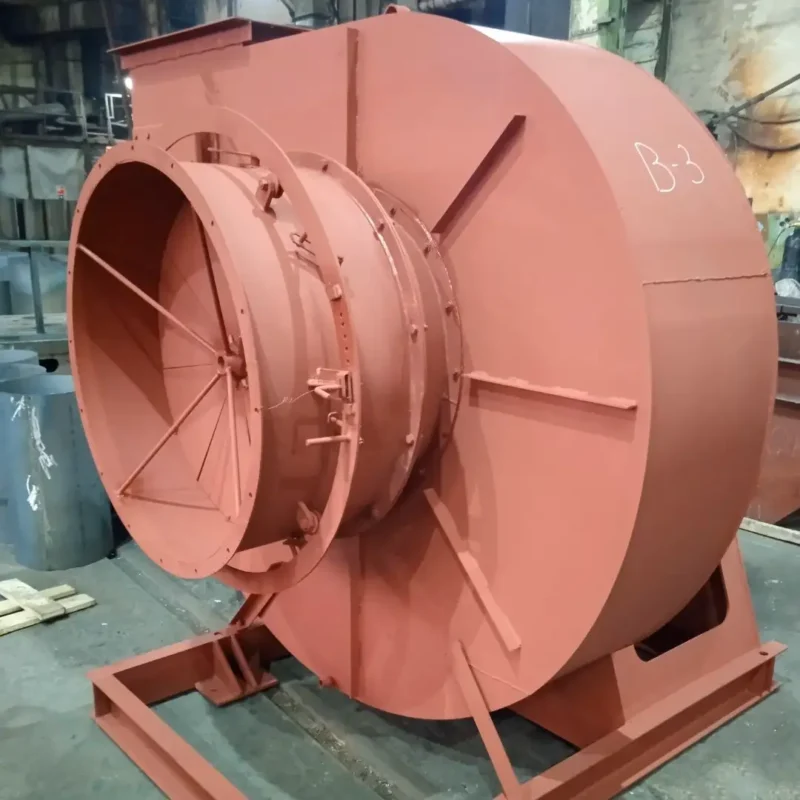

Вентилятор ВДН:
Что важно учесть при выборе
При подборе модели ориентируйтесь на параметры вашей котельной: мощность котла, длину и сопротивление воздушного тракта, наличие воздухоподогревателей. Если тракт сложный и требует преодоления высокого сопротивления, однозначно выбирайте ВДН. Для простых систем с невысоким сопротивлением подойдёт серия ВД.
Экономическая целесообразность применения
Правильно подобранный дутьевой вентилятор даёт ощутимый экономический эффект:
- Снижение расхода топлива. Стабильная подача воздуха и поддержание оптимального коэффициента избытка воздуха уменьшают химический и механический недожог. На практике это даёт экономию топлива 3–7 %.
- Энергоэффективность. Использование моделей с направляющими аппаратами (ВДН) и частотным регулированием позволяет снизить энергопотребление на 15–25 % при переменных нагрузках.
- Увеличение ресурса оборудования. Работа в расчётной зоне снижает вибрации, износ подшипников и лопаток, уменьшает количество внеплановых ремонтов.
- Соответствие нормативам. Современные решения помогают поддерживать выбросы CO (угарный газ) и NOx (оксиды азота) в пределах допустимых значений, снижая риски штрафов и экологических предписаний.
Срок окупаемости модернизации вентиляторного узла в типовой котельной обычно составляет 12–24 месяца за счёт экономии топлива и электроэнергии.
Опыт Компании СибЛайн
Компания «СибЛайн» много лет специализируется на изготовлении и поставках дутьевых вентиляторов для котельных и промышленных объектов. В портфеле компании — серийные модели ВД, ВДН и ВВД, а также индивидуальные исполнения под нестандартные задачи: жаростойкие, взрывозащищённые, с усиленной защитой от абразива.
Ключевые преимущества работы с «СибЛайн»:
- Собственное производство и контроль качества. Каждая единица оборудования проходит стендовые испытания, проверку балансировки и герметичности.
- Подбор по техническому заданию. Инженеры компании выполняют расчёт параметров, помогают сформировать спецификацию и подобрать оптимальное исполнение.
- Комплексные поставки. В поставку могут входить вентилятор, двигатель, направляющие аппараты, виброопоры, частотные преобразователи, шкафы управления.
- Логистика по всей стране. Отгрузка осуществляется транспортными компаниями, возможен монтаж и шеф‑монтаж на объекте.
- Поддержка на всех этапах. От расчёта и подбора до гарантийного обслуживания.
Заказы на дутьевые вентиляторы поступают в «СибЛайн» из всех регионов страны — от небольших муниципальных котельных до крупных промышленных предприятий. Многолетний опыт и обратная связь от заказчиков позволяют постоянно совершенствовать конструкцию и сервис, чтобы оборудование служило долго, а эксплуатация была предсказуемой и экономичной.
Отправить заявкуЕсли вы подбираете дутьевой вентилятор для своего объекта, специалисты «СибЛайн» готовы выполнить расчёт и предложить оптимальное решение с учётом ваших условий эксплуатации и бюджета.
Запросы на изготовление и поставку продукции принимаются по электронной почте: sib.line@mail.ru
