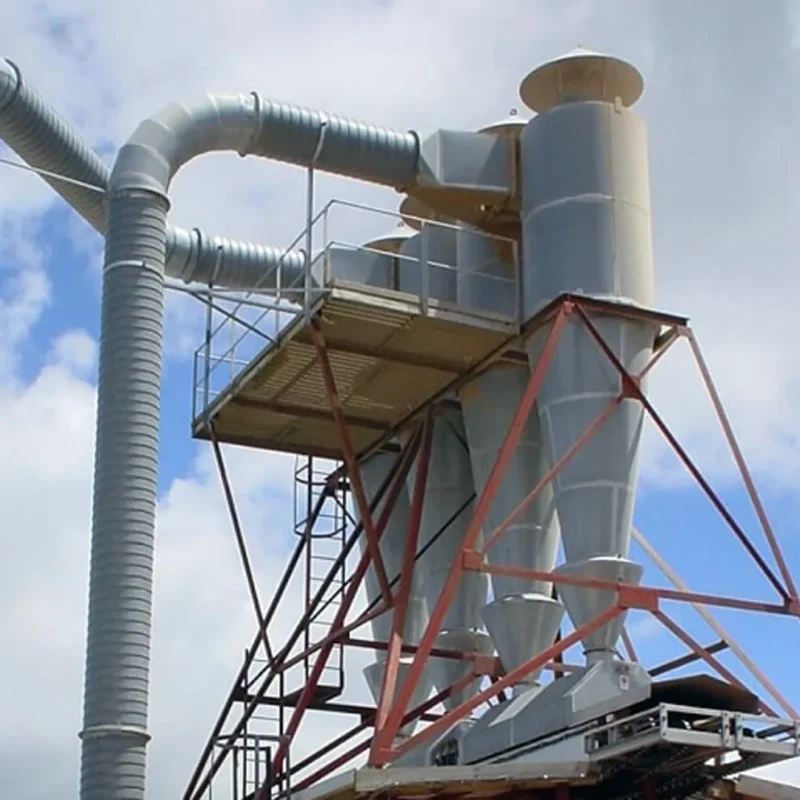

За несколько десятилетий эксплуатации систем аспирации отечественными проектными институтами и машиностроительными предприятиями было разработано несколько десятков конструкций циклонов. Однако в агропромышленном комплексе наибольшее распространение получили пять основных типов оборудования:
- циклоны ЦОЛ;
- циклоны ЦН;
- циклоны СИОТ;
- батарейные циклоны ББЦ;
- универсальные циклоны УЦ.
Каждая конструкция разрабатывалась для решения определённых производственных задач, поэтому выбор конкретной модели зависит от производительности системы аспирации, характеристик пыли, требований к степени очистки воздуха и условий эксплуатации.
Сравнение наиболее распространённых типов циклонов
| Параметр | ЦОЛ | ЦН | СИОТ | ББЦ | УЦ |
| Основная область применения | зернопереработка | универсальный | вентиляция | большие объёмы воздуха | универсальный |
| Производительность | ★★★ | ★★★ | ★★★ | ★★★★★ | ★★★★ |
| Эффективность очистки | ★★★★★ | ★★★★ | ★★★ | ★★★★★ | ★★★★ |
| Гидравлическое сопротивление | среднее | среднее | низкое | среднее | среднее |
| Работа при высокой запылённости | отлично | хорошо | хорошо | отлично | отлично |
| Возможность батарейной установки | нет | ограниченно | нет | да | ограниченно |
| Простота обслуживания | высокая | высокая | высокая | высокая | высокая |
Циклон ЦОЛ
Циклоны серии ЦОЛ являются наиболее известными аппаратами сухой очистки воздуха, применяемыми на предприятиях хранения и переработки зерна. Они были специально разработаны для работы с зерновой и мучной пылью и широко используются на элеваторах, зерноочистительных комплексах, мельницах и комбикормовых заводах.
Конструкция циклона обеспечивает формирование устойчивого вихревого потока, благодаря чему достигается высокая степень отделения крупных и средних фракций пыли.
Основные преимущества
- высокая эффективность очистки;
- оптимальная аэродинамика;
- надёжная работа при круглосуточной эксплуатации;
- отсутствие сложных узлов;
- простота изготовления;
- ремонтопригодность;
- длительный срок службы.
Типовые технические характеристики
Показатель |
Значение |
| Производительность | 1 000–18 000 м³/ч |
| Степень очистки | 95–98 % |
| Потери давления | 700–1200 Па |
| Рабочая температура | до +120 °C |
| Материал | Ст3, 09Г2С, нержавеющая сталь |
| Срок службы | более 20 лет |
Типоразмерный ряд
| Модель | Производительность, м³/ч | Диаметр корпуса, мм |
| ЦОЛ-1 | 1 000 | 500 |
| ЦОЛ-2 | 2 000 | 700 |
| ЦОЛ-3 | 3 000 | 900 |
| ЦОЛ-4 | 4 000 | 1 000 |
| ЦОЛ-6 | 6 000 | 1 200 |
| ЦОЛ-8 | 8 000 | 1 400 |
| ЦОЛ-12 | 12 000 | 1 600 |
| ЦОЛ-18 | 18 000 | 2 000 |
На практике циклоны ЦОЛ часто применяются как первая ступень очистки перед рукавными фильтрами, что позволяет значительно снизить нагрузку на систему тонкой фильтрации и увеличить срок службы фильтрующих элементов.
Циклон ЦН
Циклоны серии ЦН относятся к наиболее универсальным конструкциям и широко применяются не только в агропромышленном комплексе, но и в деревообрабатывающей, химической, металлургической, строительной и пищевой промышленности.
Главной особенностью конструкции является оптимизированная геометрия корпуса, обеспечивающая устойчивый вихревой поток и достаточно высокую эффективность при сравнительно небольшом аэродинамическом сопротивлении.
Достоинства
- универсальность применения;
- высокая производительность;
- простота монтажа;
- большой выбор типоразмеров;
- возможность изготовления групповых установок.
Технические характеристики
Показатель |
Значение |
| Производительность | 1 500–25 000 м³/ч |
| Степень очистки | 90–95 % |
| Потери давления | 600–1000 Па |
| Рабочая температура | до +400 °C |
| Максимальная концентрация пыли | до 1000 г/м³ |
Циклоны ЦН успешно работают с зерновой, древесной, цементной, известковой и многими другими видами сухой неслипающейся пыли.
Циклон СИОТ
Конструкция циклона СИОТ была разработана для эффективной работы в системах промышленной вентиляции и аспирации с большими расходами воздуха.
Отличительной особенностью аппарата является уменьшенная цилиндрическая часть корпуса, благодаря чему снижается аэродинамическое сопротивление.
Это позволяет использовать оборудование при необходимости транспортирования больших объёмов воздуха.
Преимущества
- небольшое сопротивление;
- высокая производительность;
- простая конструкция;
- доступная стоимость;
- надёжность эксплуатации.
Основные характеристики
Показатель |
Значение |
| Производительность | до 17 500 м³/ч |
| Эффективность | 80–90 % |
| Потери давления | 500–700 Па |
| Температура | до +200 °C |
Циклоны СИОТ наиболее рационально использовать при очистке воздуха с высокой концентрацией относительно крупных механических примесей.
Батарейные циклоны ББЦ
При необходимости очистки очень больших объёмов воздуха применение одного циклона становится экономически нецелесообразным.
В таких случаях используют батарейные циклоны серии ББЦ, представляющие собой группу одинаковых циклонных элементов, объединённых общими входным и выходным коллекторами.
Каждый элемент работает как самостоятельный циклон, благодаря чему обеспечивается высокая производительность всей установки.
Преимущества
- очень высокая производительность;
- компактное размещение;
- высокая степень очистки;
- возможность масштабирования;
- удобство обслуживания.
Характеристики
Показатель |
Значение |
| Производительность | до 150 000 м³/ч |
| Эффективность | 95–98 % |
| Количество элементов | 4–64 |
| Материал изготовления | углеродистая или нержавеющая сталь |
Батарейные циклоны широко применяются на крупных элеваторах, зерновых терминалах и комбикормовых предприятиях с большой производительностью технологических линий.
Универсальные циклоны УЦ
Циклоны серии УЦ относятся к универсальным аппаратам сухой очистки воздуха и успешно применяются в различных отраслях промышленности.
Конструкция сочетает сравнительно небольшие размеры, хорошую эффективность очистки и широкий диапазон рабочих расходов воздуха.
Основные преимущества
- универсальность применения;
- компактные размеры;
- высокая надёжность;
- простота монтажа;
- возможность изготовления по индивидуальным размерам.
Технические характеристики
Показатель |
Значение |
| Производительность | 2 000–30 000 м³/ч |
| Степень очистки | 90–96 % |
| Рабочая температура | до +250 °C |
| Потери давления | 600–900 Па |
Какой тип циклона выбрать?
Выбор оборудования определяется не названием модели, а инженерными расчётами и условиями эксплуатации.
При подборе учитываются:
- производительность системы аспирации;
- расход воздуха;
- концентрация пыли;
- дисперсный состав частиц;
- влажность транспортируемого продукта;
- температура воздушного потока;
- допустимые потери давления;
- режим работы предприятия;
- требования к степени очистки воздуха.
В большинстве случаев проектирование начинается с расчёта расхода воздуха и определения характеристик пыли. На основании этих данных специалисты подбирают оптимальный тип циклона, его размеры, количество аппаратов и схему подключения к системе аспирации.
Сравнение циклонов с рукавными фильтрами
Критерий |
Циклон |
Рукавный фильтр |
| Стоимость эксплуатации | Низкая | Средняя и высокая |
| Сменные элементы | Нет | Есть |
| Работа при высокой концентрации пыли | Отлично | Требуется предварительная очистка |
| Простота обслуживания | Высокая | Средняя |
| Энергопотребление | Ниже | Выше |
| Степень очистки мелкодисперсной пыли | Средняя | Очень высокая |
| Надёжность | Очень высокая | Высокая |
Именно поэтому на современных предприятиях нередко применяются комбинированные системы, где циклон выполняет функцию первичной очистки, а рукавный фильтр обеспечивает окончательную доочистку воздуха. Такое решение позволяет снизить эксплуатационные расходы и увеличить срок службы фильтрующих элементов.
