Качественный монтаж компенсаторов и последующая эксплуатация напрямую влияют на безаварийную работу трубопроводных систем. В этой статье приведены основные правила установки, а также рекомендации и требования безопасности по обслуживанию компенсирующих устройств.
Допуск персонала и нормативная база
Монтаж компенсаторов в эксплуатацию необходимо осуществлять опытным персоналом, имеющем опыт проведения монтажных работ.
Работы регламентируются:
- инструкцией завода-изготовителя;
- проектной документацией;
- нормативными актами, авторским надзором проектировщиков.
Требования по защите от повреждений, хранению и транспортировке

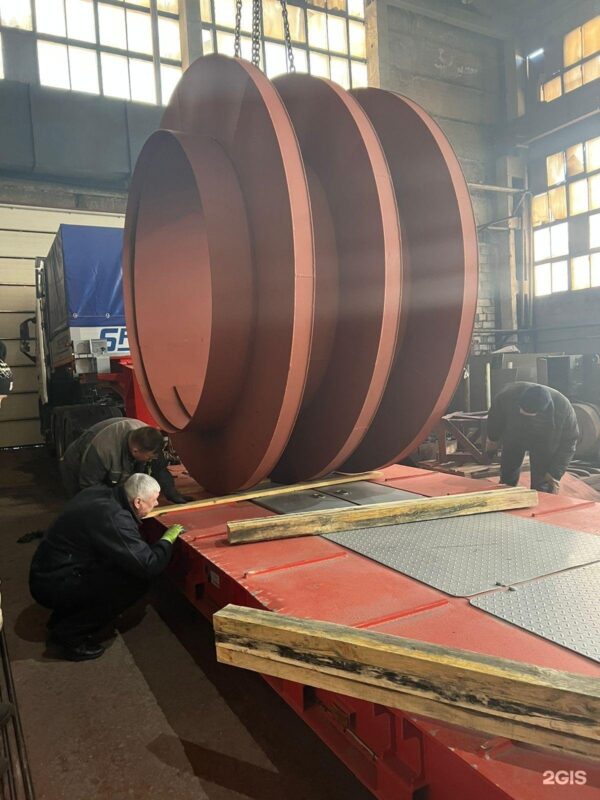

При доставке компенсаторов на объект, а также непосредственно в процессе их установки требуется исключить возможность механических повреждений изделий.
Запрещено складирование компенсаторов на открытом воздухе без применения навесов и защитных кожухов.
Охрана труда при установке компенсаторов
При выполнении монтажа необходимо неукоснительно руководствоваться установленными на объекте правилами безопасности и требованиями охраны труда. Нарушать эти нормы категорически запрещается.
Подготовка компенсаторов к монтажу.
До начала монтажа компенсаторов требуется:
-снять заводскую упаковочную тару;
-осмотреть изделие снаружи, чтобы убедиться в отсутствии повреждений, которые могли появиться при перевозке или в результате продолжительного хранения.
Недопустимость внешних нагрузок на компенсатор
Запрещено подвергать компенсатор крутящим усилиям или дополнительным силам, возникающим из-за массы присоединяемых конструкций, как в ходе установки, так и при дальнейшей работе. Функционирование устройства разрешено только в штатном режиме, для компенсации тепловых расширений.
Защита при выполнении сварочных работ
При выполнении сварочных работ рядом с компенсатором требуется:
- защитить поверхность изделия от попадания искр и брызг расплавленного металла;
- предотвратить протекание сварочного тока через компенсатор при сварке трубопровода.
Правильное расположение опор
На каждом участке трубопровода, где установлен компенсатор, его границы фиксируются с помощью неподвижных опор. Эти опоры подбирают с учётом максимальных нагрузок и крутящих моментов, которые возникают в системе.
Ключевое требование: расстояние от подвижной (скользящей) опоры до компенсатора должно быть в пределах 1,5–2 диаметров условного прохода трубы (DN). Опоры рассчитывают и выбирают соответствующих типоразмеров, чтобы исключить риск защемления подвижных элементов и обеспечить свободное перемещение трубопровода.
Допуски при монтаже: сдвиг, не параллельность, сжатие
При монтаже компенсаторов к строительным конструкциям предельно допустимые значения монтажного смещения и отклонения от параллельности не должны превышать норм, установленных действующей нормативно-технической документацией для конкретного объекта.
При отсутствии особых указаний на чертежах допускается следующее предварительное сжатие или растяжение компенсаторов:
| Условный проход (DN) | Максимальная величина сжатия или растяжения |
| до 500 мм включительно | не более 5 мм |
| свыше 500 мм | не более 10 мм |
Демонтаж транспортных стяжек
По окончании монтажа компенсатора требуется обязательно снять все крепежные элементы, использовавшиеся для транспортировки и фиксации изделия в сжатом или растянутом положении: стяжки, болты и шпильки.
Теплоизоляция и свобода перемещений
В ходе проведения изоляционных работ необходимо гарантировать свободное перемещение патрубков компенсатора в полном диапазоне осевого хода. Изоляционный материал не должен создавать препятствий для подвижности устройства.
Испытания и эксплуатационные ограничения
Давлением и герметичность системы разрешается проверять только после того, как полностью смонтированы все опоры трубопровода.
При эксплуатации запрещается:
- допускать резкие перепады давления (в том числе гидроудары);
• превышать допустимые рабочие показатели по температуре, давлению и величине перемещений.
Соблюдение перечисленных требований обеспечивает продолжительный ресурс работы компенсаторов и безопасное функционирование всей трубопроводной системы.
