В условиях модернизации тепловой энергетики и промышленной котельной вопрос надежного удаления золы остается одним из ключевых для обеспечения непрерывной работы котлоагрегатов. Одним из наиболее эффективных и проверенных решений для мокрой очистки и транспортировки золы являются аппараты золосмывные (ЗСА). В данном обзоре мы проведем детальный анализ модельного ряда АЗ-370, АЗ-520 и АЗ-750, рассмотрим их конструктивные особенности, сферу применения и технические параметры.
Назначение и принцип действия
Аппараты золосмывные типа АЗ (Аппарат Золосмывной) предназначены для равномерного гидравлического удаления золы из бункеров сухих золоуловителей (циклонов, электрофильтров, батарейных циклонов), газоходов и бункеров под топками стационарных паровых котлов. Оборудование работает в системах гидрозолоудаления (ГЗУ) низкого давления.

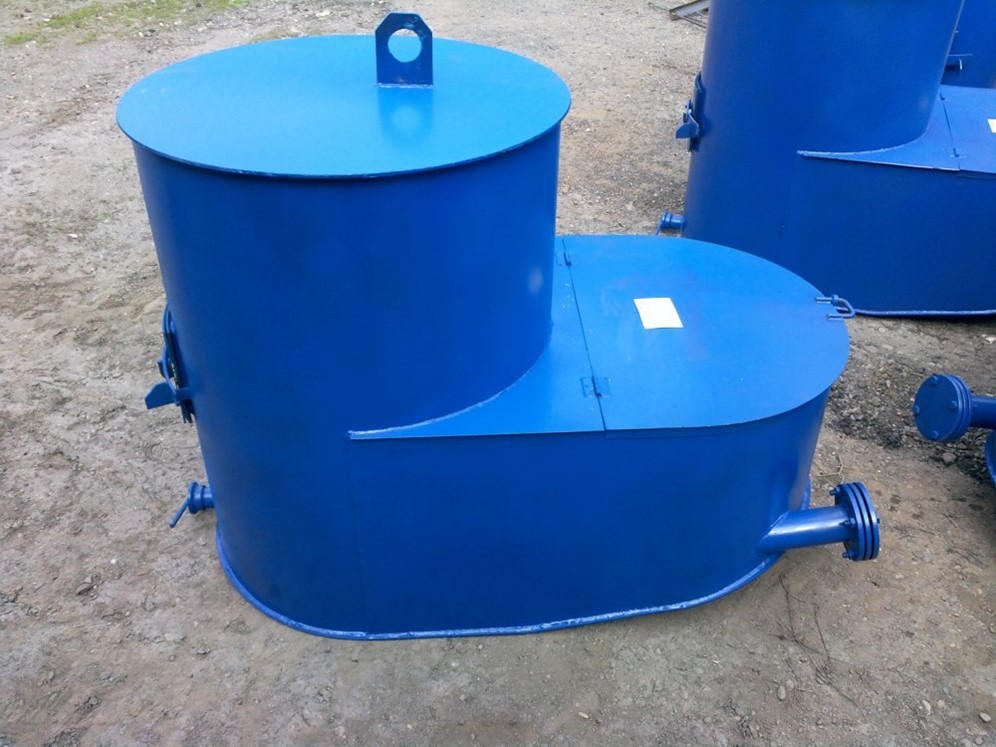

Принцип работы аппаратов основан на приеме сухой золы, ее смешении с водой (гидросмыве) с последующим отводом полученной пульпы самотеком в каналы гидрозолоудаления. Конструктивно аппарат представляет собой вертикальную приемную шахту (течку) и смесительную камеру, где происходит интенсивное перемешивание компонентов. Использование тангенциального подвода воды создает эффект закрутки потока, что предотвращает осаждение твердых частиц на стенках и обеспечивает высокую гидротранспортную способность смеси.
Сравнительный анализ моделей: АЗ-370, АЗ-520, АЗ-750
Основное различие между моделями кроется в пропускной способности по золе, обусловленной площадью проходных сечений и расходом воды. Выбор конкретной модели диктуется суммарной производительностью золоуловителей и мощностью котельного агрегата.
Аппарат золосмывной АЗ-370
Это младшая модель в линейке, ориентированная на котлы средней паропроизводительности и системы с небольшим количеством золы. Основное преимущество АЗ-370 — компактность и низкое водопотребление при сохранении высокой эффективности гидросмыва. Используется на золах с хорошими транспортными свойствами.
Аппарат золосмывной АЗ-520
Золотое сечение линейки. АЗ-520 является самым востребованным типоразмером благодаря оптимальному балансу между габаритами и производительностью. Способен работать с повышенными объемами золы, в том числе склонной к слеживанию. Конструкция смесителя обеспечивает устойчивый гидрозатвор, исключающий подсос воздуха.
Аппарат золосмывной АЗ-750
Флагманская модель для мощных энергоблоков ТЭЦ и ГРЭС. АЗ-750 рассчитан на прием больших масс золы-уноса. Отличается усиленной конструкцией приемной шахты и увеличенным диаметром патрубков. Применяется в системах ГЗУ с высокими требованиями к надежности и бесперебойности работы, особенно при сжигании многозольных видов топлива.
Технические характеристики
Ниже приведены основные параметры аппаратов, на которые следует опираться при проектировании систем ГЗУ.
Параметр |
АЗ-370 |
АЗ-520 |
АЗ-750 |
| Макс. пропускная способность, т/ч | 20-25 | 35-50 | 60-80 |
| Расход воды рабочий, м³/ч | ~20-30 | ~30-40 | ~40-60 |
| Диаметр приемной шахты (течки), мм | 370 | 520 | 750 |
| Рабочее давление воды, кгс/см2 | 1,5 – 2,5 | 1,5 – 2,5 | 1,5 – 2,5 |
| Высота аппарата (строительная), мм | ~1100 | ~1450 | ~1750 |
Данные являются усредненными производственными; фактические значения зависят от модификации и ТУ завода-изготовителя.
Особенности конструкции
Современные аппараты АЗ, выпускаемые по ТУ 3113-023-75450643-2009, имеют ряд инженерных решений, направленных на предотвращение зависаний и налипания золы:
- Тангенциальный подвод воды. Вода поступает в смесительную камеру не прямо, а по касательной. Это создает воронку и центробежный эффект, «вырывающий» золу из падающего столба и моментально смачивающий её, исключая пыление и «заваривание» горловины.
- Защита от налипания. Форма и угол наклона смывных сопел подобраны так, чтобы слой воды постоянно омывал стенки приемной шахты, предотвращая образование наростов золы.
- Гидрозатвор. Конструкция аппарата обеспечивает постоянный подпор воды в приемной части, что исключает прорыв газов и подсос воздуха через бункер золы, что критически важно для поддержания тяги в котле.
Область применения и комплектация
Аппараты АЗ-370, АЗ-520, АЗ-750 применяются в следующих отраслях:
- Тепловые электростанции (ТЭЦ, ГРЭС).
- Промышленные котельные, работающие на угле, сланцах и торфе.
- Химические производства, имеющие собственные ТЭЦ.
В стандартную комплектацию поставки обычно входят:
- Корпус аппарата с приемной шахтой.
- Комплект фланцев и крепежа.
- Смотровые лючки для обслуживания (опционально).
- Сопловой аппарат (смывные форсунки).
При модернизации систем ГЗУ замена старых золосмывных аппаратов на новые модели АЗ позволяет снизить абразивный износ насосного оборудования за счет более равномерного приготовления пульпы и сократить потери золы в атмосферу.
Заключение
Выбор между моделями АЗ-370, АЗ-520 и АЗ-750 должен основываться на почасовом количестве улавливаемой золы и диаметре подводящих патрубков бункеров. Для котлов средней мощности оптимальным решением станет АЗ-520 как наиболее ремонтопригодный и универсальный. Для небольших котельных с сезонной работой целесообразно использовать АЗ-370, а для энергоблоков свыше 100 МВт — АЗ-750. Установка данных аппаратов гарантирует стабильную работу золоуловителей и исключает аварийные остановы котельного оборудования, связанные с забивкой систем удаления твердых отходов.
