Скрытая угроза производства
Современное машиностроение и металлообработка невозможны без использования смазочно-охлаждающих жидкостей (СОЖ) и масел. Однако высокоскоростная обработка на станках с ЧПУ, токарных и фрезерных центрах неизбежно сопровождается образованием мелкодисперсного масляного тумана и аэрозоля.
Этот туман — не просто дымка в цеху. Это прямая угрза здоровью персонала (риск профессиональных заболеваний легких и дерматитов), причина частых поломок электроники станков и серьезная статья потерь дорогостоящей СОЖ. Решением проблемы является установка локальных систем фильтрации — станочных фильтров серии F, спроектированных для точечного удаления загрязнений непосредственно от источника их образования.
Назначение и сфера применения

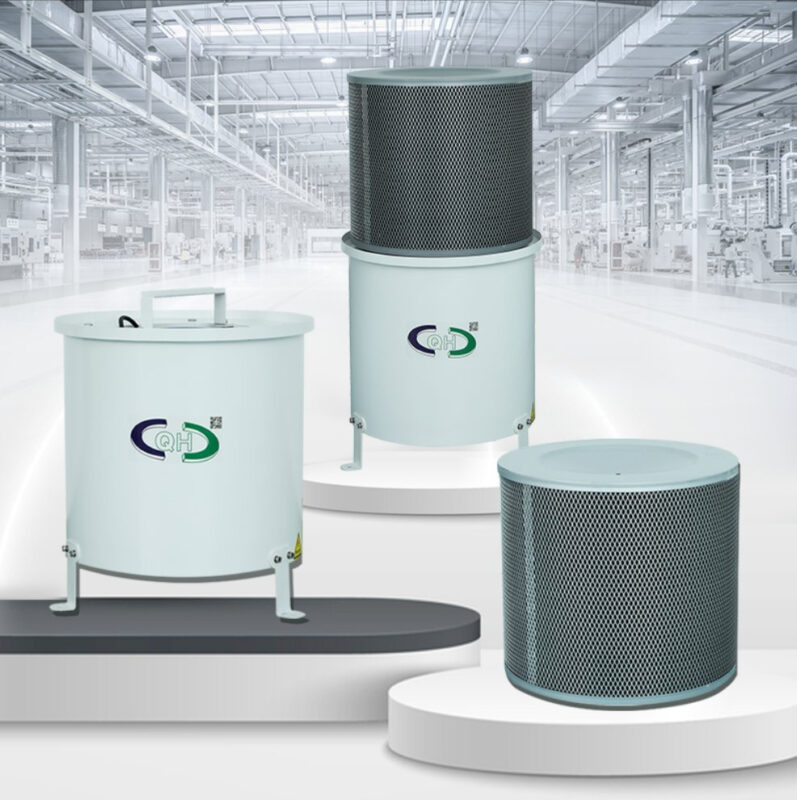

Фильтры серии F — это высокотехнологичное оборудование, предназначенное для очистки воздуха от туманов эмульсий, масел и дымов, образующихся в процессе резания металлов, шлифовки и других операций.
Они идеально подходят для:
- Токарных, фрезерных и расточных станков с ЧПУ;
- Шлифовальных и заточных станков;
- Оборудования для холодной высадки и штамповки;
- Промышленных моечных машин.
В отличие от общеобменной вентиляции, фильтры серии F монтируются локально (на станок или рядом), захватывая загрязненный воздух до того, как он распространится по цеху. Конструкция позволяет возвращать собранный концентрат обратно в систему станка, обеспечивая замкнутый цикл использования СОЖ.
Технические особенности и принцип работы
Фильтры серии F демонстрируют высочайшую эффективность благодаря многоступенчатой системе очистки.
Принцип действия
- Центробежная сепарация:загрязненный воздух всасывается вентилятором в корпус. За счет центробежной силы крупные капли масла и твердые частицы (окалина, пыль) отбрасываются на стенки и стекают в дренаж.
- Основная фильтрация:воздух проходит через многослойный полиуретановый фильтрующий элемент (площадью до 9.7 м² в зависимости от модели). Этот этап задерживает до 97.5% аэрозолей.
- Постфильтрация (опционально HEPA):для задач с повышенными требованиями к чистоте воздуха в комплектацию добавляется фильтр HEPA класса H13. Он улавливает частицы размером до 0.3 микрона, достигая эффективности 97%.
Таблица технических характеристик серии F
В модельном ряду представлены установки разной производительности под любой тип оборудования.
| Характеристика | Модель F-600 | Модель F-1500 | Модель F-3000 |
| Производительность, м³/ч | До 600 | До 1500 | До 3300 |
| Потребляемая мощность, кВт | 0,25 – 0,55 | 0,55 – 0,75 | 1,5 |
| Разрежение, Па | До 1300 | До 1800 | До 2230 |
| Эффективность (HEPA) | 99,97% | 99,97% | 99,97% |
| Площадь фильтрации (осн.) | до 3 м² | до 6 м² | до 9,7 м² (два фильтра) |
| Диаметр патрубка | 100-125 мм | 150 мм | 250 мм |
| Напряжение | 380В / 50Гц | 380В / 50Гц | 380В / 50Гц |
| Температура среды | от 5 до 60 °C | от 5 до 60 °C | от 5 до 40 °C |
Ключевые конструктивные преимущества:
- Встроенный вентилятор:Низкий уровень шума (около 68-70 Дб) и оптимизированный электродвигатель.
- Индикация загрязнения:Наличие манометров для контроля перепада давления позволяет точно знать, когда пора менять картридж.
- Степень защиты:IP 50 / IP 54 — надежная герметизация от проникновения влаги и пыли.
Экономический эффект: Инвестиция с быстрой окупаемостью
Внедрение станочных фильтров серии F — это не затраты, а стратегия сбережения ресурсов. Экономический эффект складывается из нескольких факторов:
- Экономия СОЖ до 30-50%:Самое очевидное преимущество. Фильтр возвращает в бак станка до 97% уловленного аэрозоля, который раньше оседал на полу или уходил в вытяжку.
- Снижение аварийности станков:масляный туман, оседающий на платах управления и сенсорных экранах, является частой причиной дорогостоящих коротких замыканий и сбоев ЧПУ.
- Отсутствие потерь тепла: в отличие от мощных крышных вентиляторов, выбрасывающих тепло на улицу, фильтры серии F очищают воздух и возвращают его обратно в цех, сокращая расходы на отопление в зимний период.
- Рост производительности труда:чистый воздух без запаха гари и масла снижает утомляемость персонала и заболеваемость, уменьшая простои производства.
Заключение
Выбор станочного фильтра серии F — это комплексное решение проблем экологии, безопасности и экономики производства. Установка оборудования позволяет соблюсти требования охраны труда, защитить дорогостоящее оборудование (станки ЧПУ) и получить прямую экономию на закупке смазочно-охлаждающих жидкостей.
Чтобы рассчитать оптимальную модель для вашего станка или спроектировать систему под несколько единиц оборудования, запросите коммерческое предложение у наших специалистов. Обеспечьте своему цеху чистоту и порядок с минимальными затратами.
Промышленно-коммерческий Холдинг «СибЛайн» — надежность, проверенная временем.
