В условиях современного промышленного производства, особенно в металлургии и химической отрасли, возникает задача отвода высокотемпературных газов с высоким содержанием сернистых соединений и абразивных частиц. Обычные тягодутьевые машины в таких условиях быстро выходят из строя. Инженерное решение этой проблемы — центробежные дымососы специального назначения типа ДН-НЖ.
Как эксперт в области промышленного вентиляционного оборудования, я подробно расскажу об этих машинах, их технических характеристиках, сферах применения и экономической эффективности.
Назначение и технические характеристики

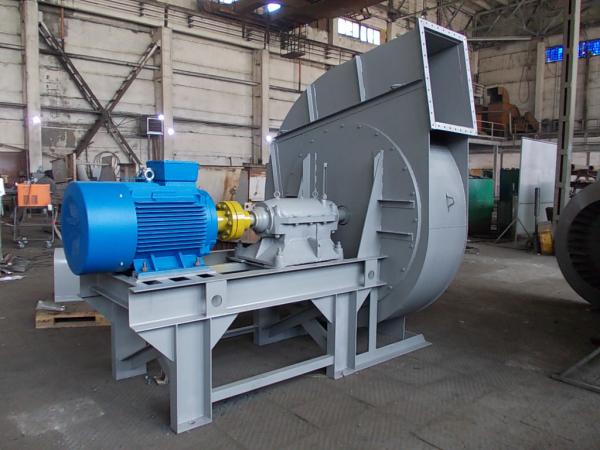

Дымососы типа ДН-НЖ — это центробежные машины одностороннего всасывания, созданные для перемещения горячих, агрессивных и запыленных газовых сред. Главное отличие от базовой модели ДН — исполнение проточной части из коррозионностойкой стали 12Х18Н10Т, что обеспечивает устойчивость к воздействию сернистого ангидрида (SO₂, SO₃).
Ключевые рабочие параметры:
| Параметр | Значение |
| Максимальная температура газов | до +450°C |
| Допустимая запыленность потока | до 40 г/нм³ |
| Содержание SO₂ | до 10–11% |
| Содержание SO₃ | до 0,5% |
| Климатическое исполнение | У (умеренный климат) по ГОСТ 15150 |
| Температура запуска (окружающая среда) | от -30°C до +45°C |
Конструктивно дымососы ДН-НЖ оснащаются консольным рабочим колесом, могут иметь правое или левое вращение, а улитка — разворот на 0°, 90°, 180° или 270° для удобства монтажа в существующую технологическую линию.
Критически важной особенностью является наличие крыльчатки охлаждения вала. Она защищает подшипники ходовой части от перегрева, предотвращая тепловое расширение и преждевременный выход узлов из строя.
Основные типоразмеры и производительность
Наибольшее распространение в промышленности получили следующие модели:
- ДН-15НЖ: Производительность до 75 000–76 000 м³/ч, полное давление до 356 кгс/м², мощность до 200 кВт, масса без двигателя до 2,76 т.
- ДН-17НЖ: Производительность до 109 500–110 000 м³/ч, полное давление до 457 кгс/м², мощность до 315 кВт, масса до 3,06 т.
- ДН-19НЖ: Производительность до 108 000 м³/ч, мощность до 250 кВт, масса до 4,13 т.
- ДН-21НЖ: Производительность до 145 000 м³/ч, мощность до 400 кВт, масса до 5,36 т.
Данные модели показывают, что диапазон производительности закрывает потребности как средних, так и крупных производственных мощностей.
Области применения
Дымососы ДН-НЖ нашли максимальное применение в двух ключевых отраслях тяжелой промышленности:
- Цветная металлургия. Это основная сфера использования. Оборудование устанавливается для отсасывания дымовых газов из печей технологического обжига металлургического концентрата. Процесс обжига сопровождается выделением больших объемов сернистого газа и пыли, что делает ДН-НЖ незаменимым агрегатом на медеплавильных, никелевых и других комбинатах.
- Химическая промышленность. Машины применяются для отвода агрессивных химических сред и газов из реакторов и технологических установок, где обычные материалы быстро подвергаются коррозии.
Экономический эффект от внедрения
Использование дымососов ДН-НЖ дает существенный экономический эффект, который складывается из нескольких факторов:
- Снижение аварийных простоев. За счет применения нержавеющей стали и защиты подшипников от нагрева, ресурс оборудования значительно выше. Замена обычного дымососа на коррозионностойкую версию (НЖ) позволяет избежать вынужденных остановок производства из-за прогорания корпуса или разрушения лопаток, которые в стандартных машинах приходится менять уже через несколько месяцев работы в агрессивной среде.
- Сокращение затрат на ремонт. Конструкция ходовой части разработана таким образом, что позволяет производить замену подшипников без демонтажа вала, что ускоряет и удешевляет плановые ремонтные работы.
- Долговечность проточной части. Исполнение из стали 12Х18Н10Т не требует частой замены брони (в отличие от стандартных ДН, где необходимо наплавление твердым сплавом для защиты от абразивного износа).
Таким образом, ДН-НЖ — это не просто вентилятор, а специализированный промышленный агрегат, являющийся критическим элементом технологической цепочки в производствах с агрессивными средами. При выборе оборудования необходимо учитывать не только требуемую производительность, но и конкретный химический состав газов и их температуру, чтобы подобрать оптимальный типоразмер и исполнение по мощности.
